Промышленные секционные ворота из алюминиевых панорамных панелей с торсионным механизмом ISD02

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).



Зона применения

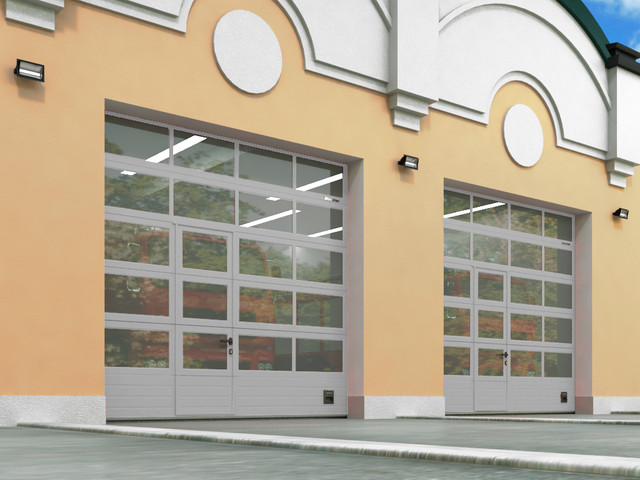

Объекты с особыми требованиями к обзору помещений: автосалоны, автомойки, автосервисы, пожарные части



Преимущества

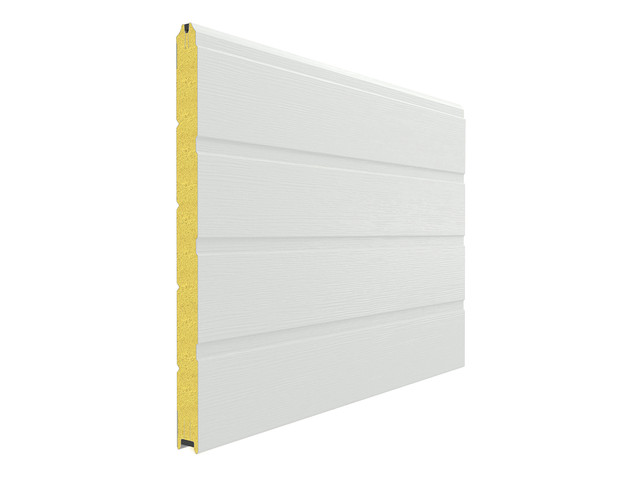

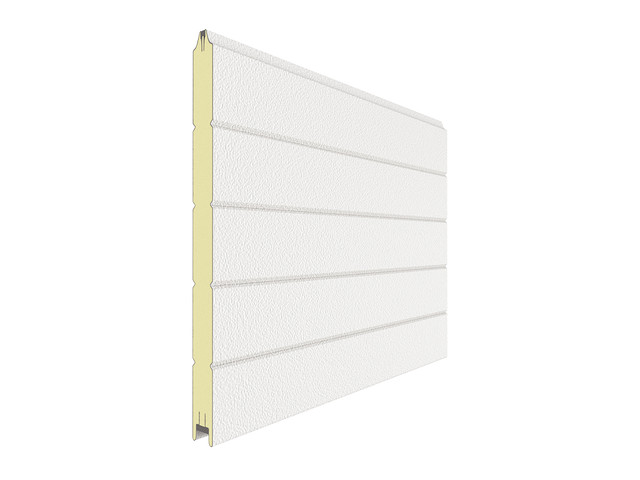

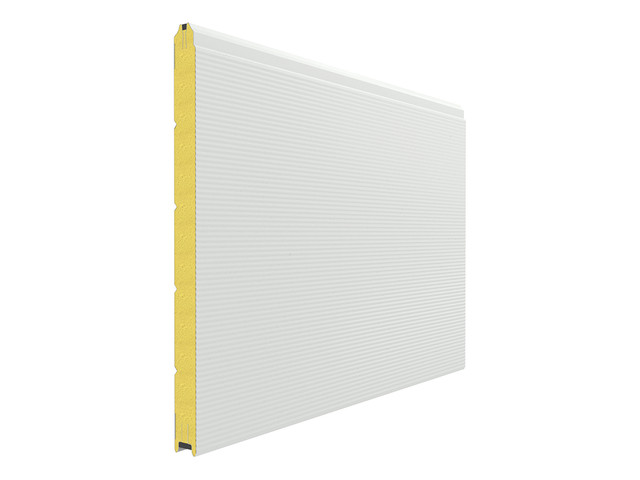

Дизайн панелей

Доска



Горизонтальная полоса



Широкая центральная полоса

Волна



Горизонтальная полоса (внутренняя сторона панели)







Тип поверхности

Под дерево (внешняя)



Stucco (внутренняя)

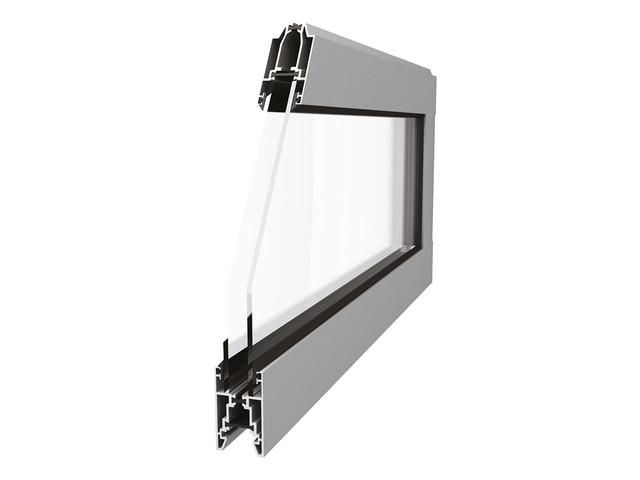

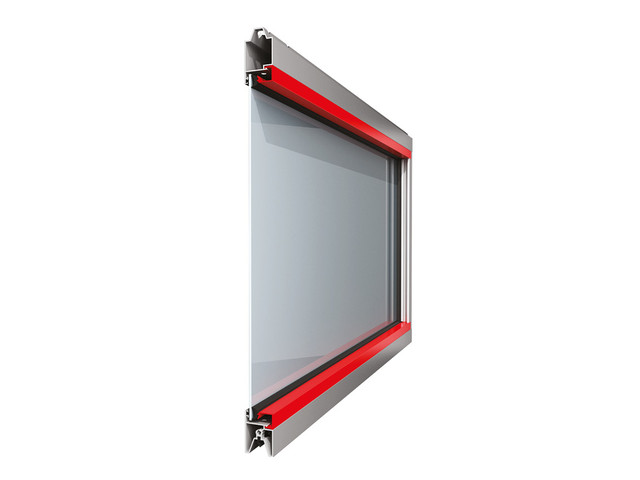

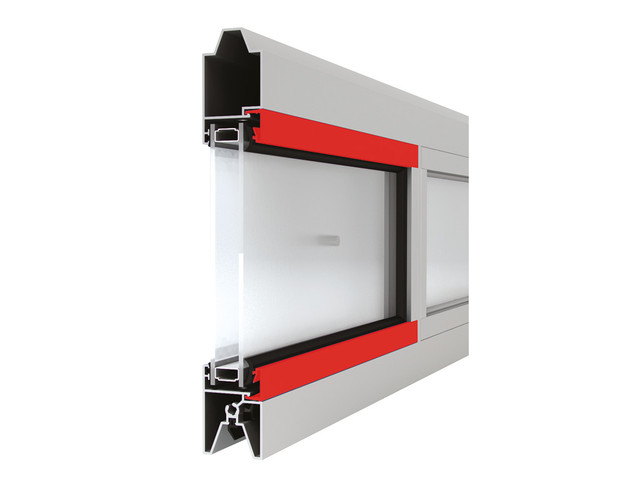

Панорамные панели

С сиcтемой профилей T-bridge (с терморазрывом)



С однокамерным стеклопакетом



С однослойным стеклом

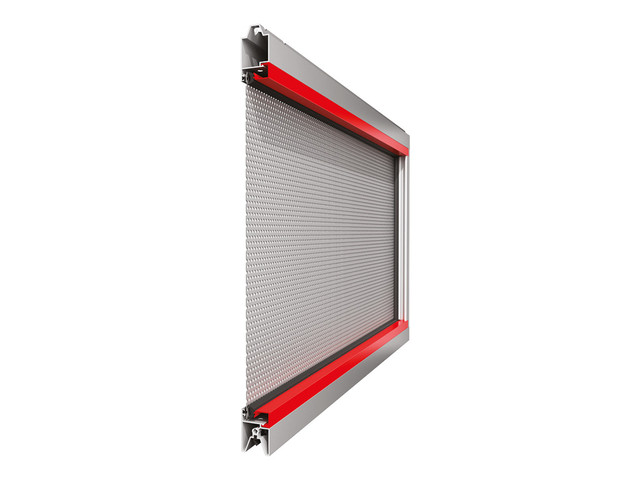

С алюминиевым перфорированным листом

Варианты исполнения полотна

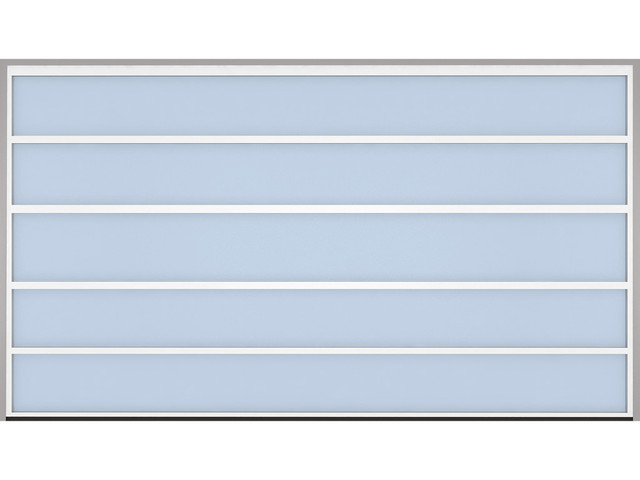

Стандартное остекление

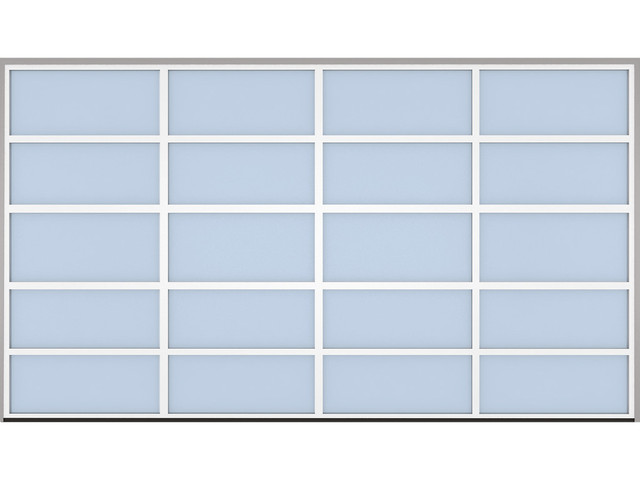

Сплошное остекление

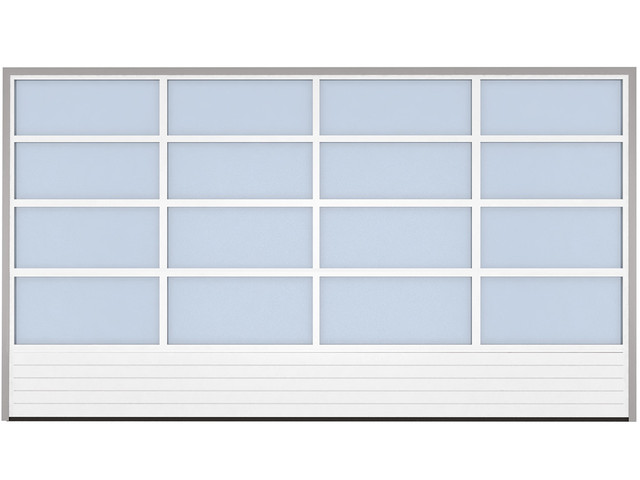

Комбинированное полотно из панорамных и сэндвич-панелей

Цвета лицевых панелей

RAL 9003 (белый)



RAL 9006 (серебристый)



RAL 7004 (серый)



RAL 1014 (бежевый)

RAL 6005 (зеленый)



RAL 5005 (синий)



RAL 7016 (антрацит)



RAL 3000 (красный)

RAL 3005 (бордовый)



RAL 8017 (коричнево-красный)



RAL 8014 (коричневый)



Нестандартный цвет по карте RAL (наценка)

Таблица размеров



Параметр	Показатель
Ширина проёма, мм	От 2 000 до 6 100
Высота проёма, мм	От 2 000 до 6 000
Притолока, мм	От 150
Пристенки, мм	От 120
Высота светового проема ячеек, мм	От 370 до 720
Ширина светового проема ячеек, мм	Не более 3 000



Размеры проёма

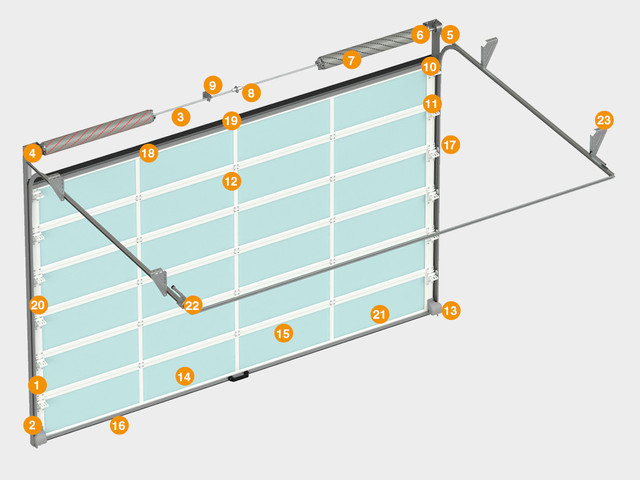

Конструкция





1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Нижний профиль
15. Панорамная панель
16. Нижний уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка с отверстиями для крепления
21. Светопрозрачное ударопрочное заполнение панели
22. Пружинный амортизатор
23. Кронштейн крепления к потолку



Технические характеристики



Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	0,4 (В)	Точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее	100 000 / 25 000
Вес полотна ворот, кг/м²	14,5	Точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более	260
